Флюорограф цифровой малодозовый "ФЦМ - Альфа" предназначен для проведения массовой флюорографии грудной клетки, производства черепных снимков и исследования позвоночника при минимально возможной лучевой нагрузке

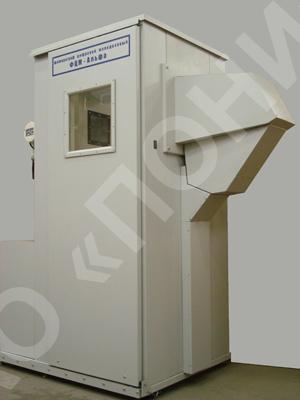

Флюорограф цифровой малодозовый "ФЦМ - Альфа"

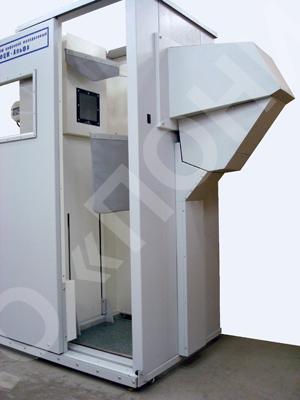

Флюорограф цифровой малодозовый "ФЦМ - Альфа"

Флюорограф цифровой малодозовый "ФЦМ - Альфа"

Регистрационное удостоверение

Флюорограф цифровой малодозовый "ФЦМ - Альфа" предназначен для проведения массовой флюорографии грудной клетки пациента в положении стоя в прямой и боковой проекциях, производства черепных снимков и исследования позвоночника при минимально возможной лучевой нагрузке.

Основной областью применения аппарата является рентгенографическое обследование населения в больницах, клиниках, рентгеновских кабинетах и других лечебных учреждениях. Флюорограф "ФЦМ - Альфа" обеспечивает производство до 60 обследований в час.

Флюорограф "ФЦМ - Альфа" обеспечивает получение высоких параметров качества цифрового изображения и визуализации за счет новой оптической системы, цифровой CCD камеры спроектированной базе крупноформатной ПЗС матрицы повышенной чувствительности и применения редкоземельного люминесцентного экрана, что обеспечивает более высокую чувствительность по сравнению с пленочными камерами моделей КФ-400, КФ-70, КФ-110.

Флюорограф "ФЦМ - Альфа" зарегистрирован в Федеральной службе по надзору в сфере здравоохранения и социального развития Российской Федерации и может применяться в медицинской практике на территории России – регистрационное удостоверение Федеральной службы по надзору в сфере здравоохранения и социального развития № ФСР 2009/05372 от 05 мая 2010 г.

Флюорограф "ФЦМ - Альфа" имеет санитарно–эпидемиологическое заключение о соответствии санитарным нормам и правилам Департамента Госсанэпиднадзора Министерства здравоохранения и социального развития Российской Федерации № 77.99.27.944.Д.007280.06.09 от 24 июня 2009 г.

Флюорограф "ФЦМ - Альфа" имеет сертификат соответствия № РОСС RU. ИМ 02. В16417 от 24 сентября 2009 г.

Флюорограф "ФЦМ - Альфа" изготавливается в трех модификациях. В зависимости от модели флюорограф оснащается различной цифровой камерой:

  • Модель "ФЦМ – Альфа 2К" комплектуется цифровой камерой КРЦ 2К с разрешением 2,5/2,2 парлин/мм.
  • Модель "ФЦМ – Альфа 4К" - цифровой камерой КРЦ 4К с разрешением 3,7/3,4 парлин/мм.
  • Модель "ФЦМ - Альфа 4КР" - цифровой камерой КРЦ 4КР с разрешением 4,6/4,2 парлин/мм.

Флюорограф "ФЦМ - Альфа" в стандартной поставке состоит из частей указанных в табл.1



Таблица 1

Составные части аппаратаМасса, кг., не более
1. Защитная кабина с подъёмником 522,5
2. Излучатель с диафрагмой 42
3. РПУ 160
4. УФИ 55
5. АРМ 1 70
6.* АРМ 2 65

* - опция по требованию заказчика

Отличительные эксплуатационные особенности флюорографа "ФЦМ - Альфа"

Рентгенозащитная кабина флюорографического аппарата "ФЦМ-Альфа" обеспечивает защиту от рассеянного излучения медперсонала.

Для удобства обслуживания имеется электромеханический привод открывания и закрывания дверей с автоматическим управлением (при необходимости дверь можно открывать и закрывать вручную).

Для защиты гонад и щитовидной железы обследуемого в кабине флюорографа устанавливаются подвижные фартук-экраны, которые придвигается к пациенту во время снимка.

Перемещение пациента на лифте-подставке (вверх-вниз) осуществляется с помощью бесшумного электромеханического привода.

Дополнительно в комплект аппарата может входить съемная подставка-скамеечка, используемая при снимках детей (опция по требованию заказчика).

В аппарате использована рентгеновская трубка с вращающимся анодом, который имеет большую теплоемкость и излучающую поверхность. Это позволяет проводить серии снимков без перегрева анода и существенно повышает пропускную способность аппарата.

Флюорограф не имеет корректора сети и не требует подстройки под сеть.

Аппарат может нормально работать с сетями, сопротивление которых не превышает 0,4 Ом.

Флюорограф "ФЦМ - Альфа" стационарного размещения, может подключаться к трёхфазной сети общего пользования частотой 50 Гц, номинальным напряжением 380 В или однофазной сети общего пользования номинальным напряжением 220 В. Флюорограф размещаемый на мобильных транспортных средствах может подключаться к однофазной сети общего пользования номинальным напряжением 220 В. Отклонение напряжения, не связанное с работой аппарата, в пределах + 10 %. Сопротивление сети не более 0,4 Ом.

Мощность, потребляемая стационарным флюорографом при рентгенографии не более 35 кВА , флюорографом на мобильных транспортных средствах - 2 кВА.

Размер флюорографического экрана в применяемых камерах 395х395 +5 мм, что гарантирует получение снимков всего легочного поля пациента.

Применение регулируемой диафрагмы, без верхней шторки, позволяет при любой степени диафрагмирования получить на снимке верхнюю часть легких пациента. Правильная установка шторок диафрагмы снижает дозу облучения за счет ограничения неинформативной зоны изображения.

Установка шторок проводится оператором рукоятками управления шторок и контролируется по световому полю формируемым световым центратором диафрагмы.

Паспортные режимы флюорографа заданы таким образом, чтобы трубка работала с недогрузкой для повышения надежности работы аппарата.

Для дезинфекции воздуха дополнительно предусмотрена установка бактерицидной лампы.

Применение в флюорографе "ФЦМ - Альфа" среднечастотного (или высокочастотного) рентгеновского питающего устройства позволяет существенно снизить пульсации напряжения на рентгеновской трубке, увеличивая тем самым срок службы и улучшая точность поддержания анодного напряжения до 2% при всех дестабилизирующих факторах.

В составе флюорографа предусмотрена камера видеонаблюдения за состоянием и положением пациента при обследовании.

Удачным решением стало применение автоматизированного рабочего места рентген-лаборанта АРМ-1 в виде интерактивного пульта управления, что позволяет:

  1. Управлять питающим устройством РПУ флюорографа.
  2. Управлять параметрами экспозиции.
  3. Вести регистрацию количества пациентов.
  4. Просматривать полученные цифровые рентгеновские изображения.

Базовый комплект автоматизированного рабочего места АРМ-1 на базе ПЭВМ в составе КРЦ обеспечивает получение цифровых изображений и твердых копий на рабочем месте сразу после окончания обследования (для КРЦ 2К- не более 5 сек., для КРЦ 4К, КРЦ 4КР- не более 15 сек.).

Для более эффективной и удобной работы врача-рентгенолога в комплект флюорографа может быть введено второе автоматизированное рабочее место АРМ-2, что позволяет производить обследование пациента (съемку) на АРМ-1, а диагностику (описание) на АРМ-2 одновременно или последовательно.

Программное обеспечение ПО "Пони-Флюоро-Альфа" отличается максимально возможной простотой интерфейса пользователя рентгенлаборанта, врача-рентгенолога. Для работы с системой не требуется специального компьютерного образования и обучения (для эффективной работы с программным обеспечением рекомендуется медицинскому персоналу пройти обучение на общеобразовательных компьютерных курсах). Все управляющие кнопки и иконки ПО на экране монитора имеют подсказки.

ПО "Пони-Флюоро-Альфа" обеспечивает следующие функциональные возможности:

  • организацию одного, двух и более автоматизированных рабочих мест (АРМ-1- рентгенолаборанта, АРМ-2-врача рентгенолога, АРМ-администратора и т.д.);
  • по желанию потребителя последовательный либо параллельный режим работы АРМ-1 и АРМ-2 с целью сокращения времени диагностики снимка и удобства пользователя цифровой системой флюорографического аппарата;
  • автоматическую предварительную установку режимов съемки (кВ, mAс) с использованием органомических таблиц ПО, (рекомендованных предварительных установок условий экспозиции.);
  • автоматизированный расчет эффективной дозы, получаемой пациентом при обследовании, осуществляемый на основе методических указаний Госсанэпиднадзора МУК 2.6.1.1797-03 "Контроль эффективных доз облучения пациентов при медицинских рентгенологических исследованиях";
  • вывод на экран монитора АРМа одновременно 2-х и более снимков пациента;
  • создание оперативного, основного и долговременного (внешнего) архивов снимков и карт пациентов. Оперативный и основной архивы создаются на жестком диска компьютера АРМа и при его объеме 160 Гбайт в основном архиве может храниться до 180000 изображений в сжатом по специальному алгоритму виде. Долговременный (внешний) архив создается на записываемых лазерных дисках типа CD-RW емкостью 750-800 Мб (до 900 снимков пациентов) или DVD-RW емкостью 4.7 Гб (до 4500 снимков пациентов), либо на других внешних носителях;
  • поиск карты пациента по признакам, ввод изменений в карту, удаление пациентов из основной базы данных;
  • обмен информацией между АРМами в виде текстовых сообщений;
  • печать изображений и их фрагментов, сопровождающей текстовой информации на лазерном принтере, на лазерной мультиформатной камере и термопринтере;
  • экспорт данных в форматы DICOM 3.0, JPEG.

Площадь, необходимая для установки "ФЦМ - Альфа", значительно меньше, чем требуемая для флюорографов выпускаемых другими производителями, за счет наличия рентгенозащитной кабины.

Гарантийный срок "ФЦМ-Альфа" не менее 12 месяцев.

Установленный срок службы флюорографа не менее 5 лет.

Технические характеристики флюорографа "ФЦМ - Альфа"

Таблица 2

ХарактеристикаРазмерностьЗначение
Номинальное напряжение питающей сети В 220/380
Частота Гц 50
Сопротивление сети (не более) Ом 0,5
Номинальное анодное напряжение флюорографа кВ 125±10%
Номинальный анодный ток рентгеновской трубки мА 95±20%
Диапазон фиксированных уставок количества электричества мАс 1-100±10%
Рентгеновская трубка с вращающимся анодом:
тип
размер фокуса


мм

6-10БД8-125/15-40БД46-150М
0,8/1,2
Наибольшая кратковременная потребляемая мощность:
– стационарное исполнение
– мобильное исполнение
кВ.А
35
2,0
Номинальные параметры работы в нормальном флюорографическом режиме:
Анодное напряжение рентгеновской трубки
Количество электричества при экспозиции
Длительность цикла
Время стандартной экспозиции


кВ
мА.с
с
с


70
6
10
0,3-1,2
Фильтрация рентгеновского излучателя:
Собственный фильтр (Al) не менее
Общая фильтрация (Al) не менее
Счетчик включения излучателя

мм
мм
ед

2
4
Масса аппарата кг 910
Габаритные размеры аппарата:
"ФЦМ-Альфа 2К"
"ФЦМ-Альфа 4К"
"ФЦМ-Альфа 4КР"

мм
мм
мм

1887x965x2095
1875x965x2095
1875x965x2095
Защитный эквивалент кабины Pb, мм 2

Комплект поставки флюорографа "ФЦМ - Альфа"

Таблица 3

НаименованиеОбозначениеКоличество
Кабина рентгенозащитная
Камера цифровая КРЦ ТУКЕ 412316.00 1
Рентгеновское питающее устройство "РПУ ВЧ/2" ЮВИЕ. 943157.000-01 1
Щиток сетевой   1
Трубка рентгеновская   1
Излучатель рентгеновский РИД 1
Кабель высоковольтный ТУКЕ 685652.00 2
Диафрагма   1
Блок вентилятора ТУКЕ 611533.001 1
Фартук рентгенозащитный малый (щитовидной железы) ТУКЕ 301563.001 1
Фартук рентгенозащитный большой (гонадный) ТУКЕ 301563.002 1
Кронштейн крепления излучателя   1
Ведомость эксплуатационных документов ТУКЕ 941215.001ЭД 1

Рентгеновский стационарный флюорографический аппарат "ФЦМ - Альфа" удовлетворяет требованиям электрической и радиационной безопасности.

Флюорограф сконструирован в соответствии с современными требованиями технической эстетики и эргономики.

Массогабаритные размеры грузовых мест флюорографа "ФЦМ-Альфа"

Таблица 4

Род упаковкиНомер местаНаименование предметов,
упакованных в каждом месте
Габариты ШхГхВМасса, кг
Ящик 1 Кабина рентгенозащитная: стенки с облицовкой, приводами 1050х2200х400 436.0
Ящик 2 Кабина рентгенозащитная: рама основания в сборе, крыша 1050х1320х200 124.0
Ящик 3 РПУ: В/Ч2, РИД в сборе, ВВ кабели, Диафрагма, вентилятор, фартуки рентгенозащитные в сборе, крепеж кабины 800х920х420 160
Ящик 4 УФИ камеры 680х1300х900 110.0
Ящик 5 АРМ1 (сопроводительная документация) 950х980х530 70.0
Ящик 6 АРМ 2 950х980х530 70.0

Социально-экономический эффект флюорографа "ФЦМ - Альфа"

Лечебный эффект, достигаемый за счет внедрения флюорографа "ФЦМ-Альфа", обеспечивается существенным повышением качества диагностики прежде всего туберкулеза и его форм при профилактических исследованиях населения и групп риска. Снижение лучевой нагрузки почти в 5 раз по сравнению с существующими лучевыми нагрузками при стандартной флюорографии, обеспечивается за счет применения новых высокочувствительных ССD камер, и делает исследование более безопасным.

Флюорограф "ФЦМ - Альфа", оснащенный цифровой камерой КРЦ2К с разрешением 2,5 парлин/мм, рекомендуется размещать в лечебных центрах на стыке поликлиники и стационара для выявления доклинических форм туберкулеза и рака легкого. Флюорограф эффективен и для скрининговой диагностики туберкулеза при массовом обследовании населения.

Использование флюорографа "ФЦМ - Альфа" с цифровой камерой КРЦ 4К с разрешением 3,7 парлин/мм, позволяет рекомендовать флюорограф для использования в противотуберкулезных диспансерах, диагностики патологических процессов в легких, плевре, средостении и диафрагме, хронических неспецифических заболеваний легких (ХНЗЛ), рака легкого.

Цифровая флюорография грудной клетки на флюорографе "ФЦМ - Альфа", в настоящее время, не заменяет результатов получаемых на спиральном КТ. Однако разрабатываемая нашей фирмой новая цифровая камера, работающая в импульсном режиме, позволяет получать серию ракурсных снимков (аналогия томографии) грудной клетки или резко снизить на порядок до 10-15 раз дозовую нагрузку на один снимок при обследовании детей (КРЦ 4КР – импульс).

С учетом конструктивных особенностей "ФЦМ - Альфа" с КРЦ 2К или КРЦ 4К, флюорограф может быть легко в дальнейшем модернизирован под установку новой цифровой камеры.

В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем информационном листе.
